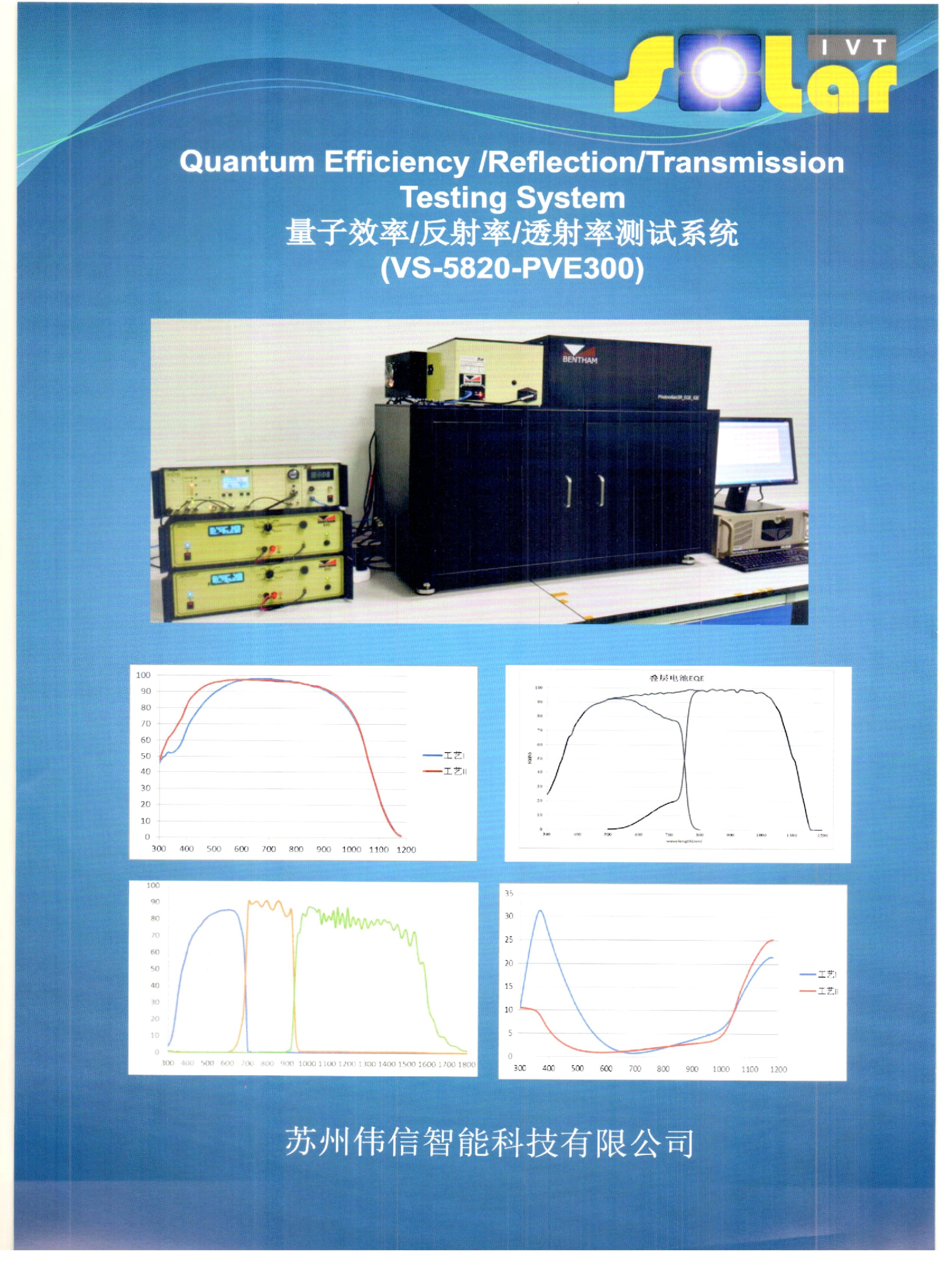

VS-5820-PVE300 量子效率 / 反射率 / 透射率测试系统

高精度光谱响应与量子效率测试解决方案

VS-5820-PVE300 系统介绍

系统功能

基本功能：

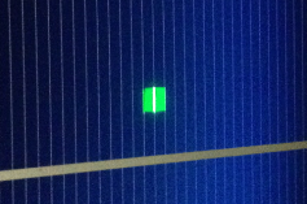

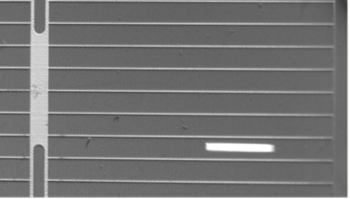

EQE/SR 测试：超小光斑 / 中光斑 / 大光斑多档可选
反射率测试：超小光斑 / 中光斑
透射率测试：中等光斑
IQE 计算功能

高级功能（可选配）：

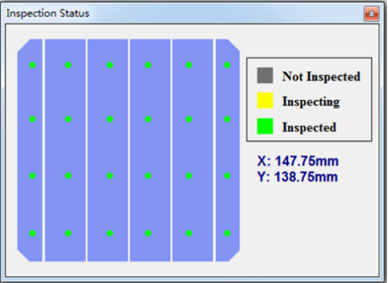

EQE & 反射率 Mapping：基于 XY 马达自动面扫描功能

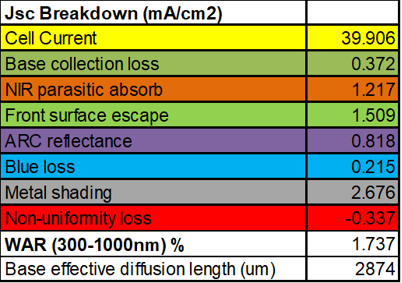

I_SC 损耗分析功能

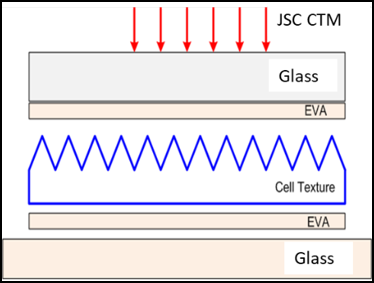

小组件 J_SC/CCTM 分析功能

系统的突出性能

多尺度光斑选择：覆盖超小至大光斑，适配各类电池尺寸
三合一测试：EQE、反射率、透射率一机完成
XY Mapping 自动扫描：快速获取器件空间均匀性分布
SC 损耗分析：精确定位电池性能损失来源

支持钙钛矿、晶硅及各类新型光伏电池的 EQE/SR/IQE 综合测试

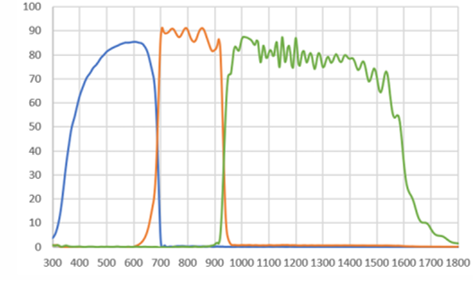

光谱响应 · 精准捕捉

300-1200nm 连续扫描 · QE/反射率/透射率三合一

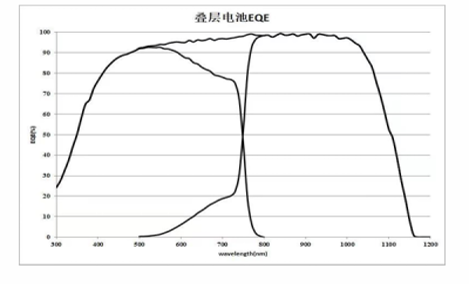

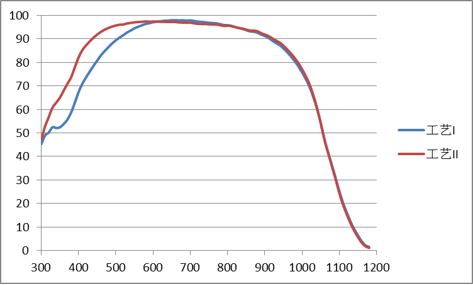

光谱响应

峰值波长—

峰值 EQE—

半高宽—

积分电流—

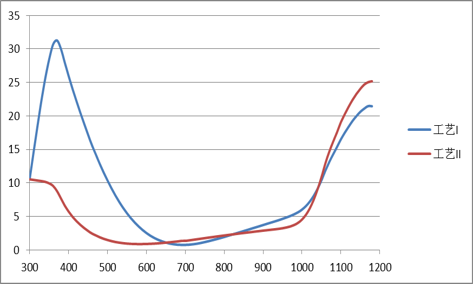

反射率测量

最小波长—

最小反射率—

平均反射率—

估算膜厚—

透射率测量

T@800nm—

吸收边—

截止波长—

带隙估算—

光谱响应反射率测量透射率测量

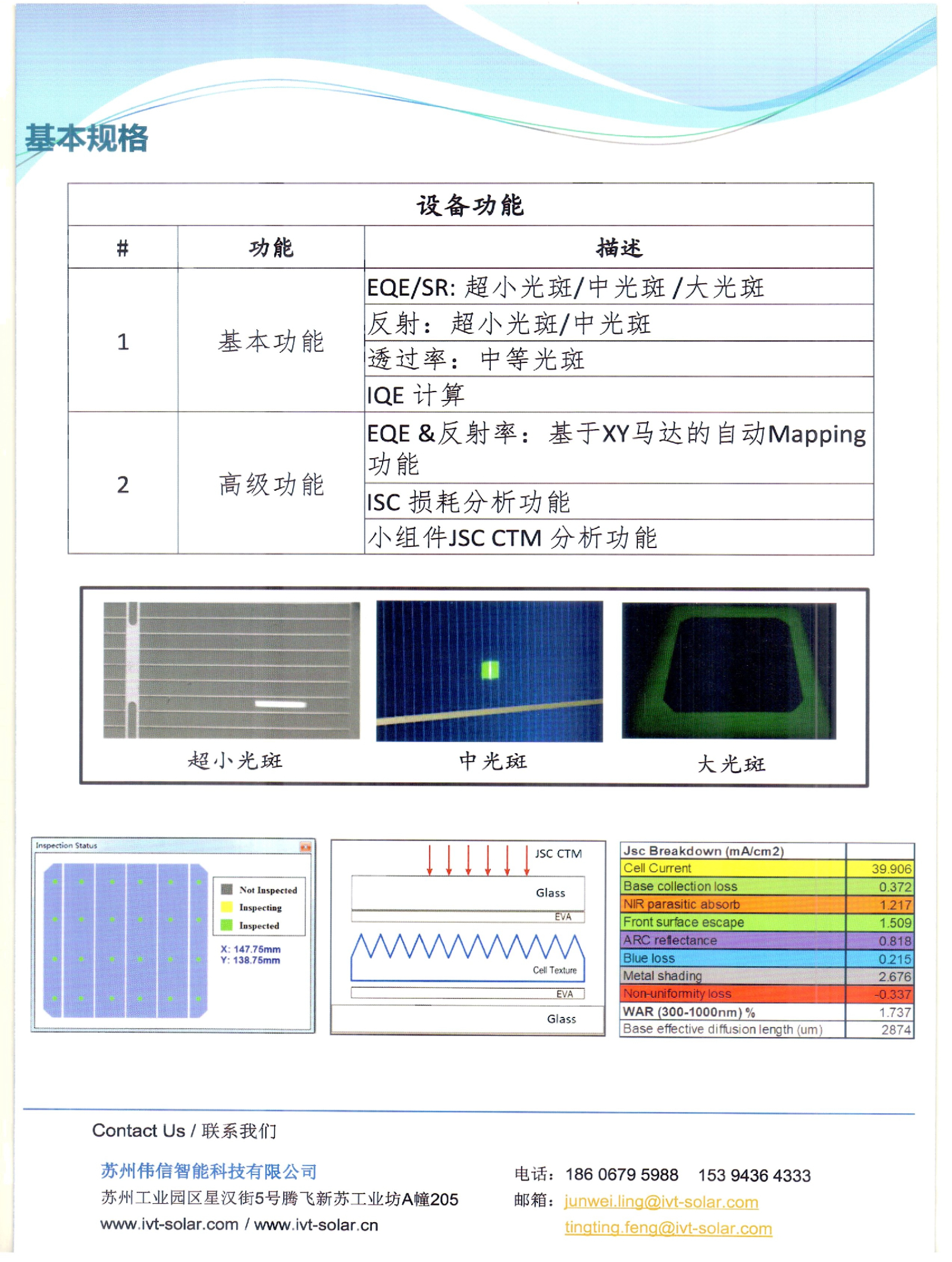

技术规格

光谱范围

300 – 1200 nm（连续扫描）

测量功能

光谱响应(SR) / 反射率(R) / 透射率(T)

波长分辨率

1 nm

适用样品

硅片、薄膜、钙钛矿

偏置光源

LED白光（0 – 1 Sun可调）

数据采集

同步采集SR/R/T三通道
