一、研究背景与科学问题
有机光伏电池（OPV）因其在柔性器件和建筑一体化光伏领域的应用潜力而备受关注。然而，传统非富勒烯受体（NFAs）通常需要后处理才能实现高効率率，这大大增加了器件制备的复杂性，制约了OPV技术的产业化进程。
核心挑战在于：无后处理条件下，活性层薄膜难以自发形成有序的分子堆叠和结晶结构，导致电荷传输效率低下。
二、完全融合非富勒烯受体GS-20的分子设计
本研究设计合成了一种完全融合的非富勒烯受体GS-20。与传统支链型受体不同，GS-20通过完全融合的共平面稠环骨架形成有序的π-π堆叠网络，具有强聚集特性。GS-20可作为第三组分引入PBQx-TF:eC9-2Cl体系，加速eC9-2Cl的聚集并改善分子堆叠，从而在无任何后处理的条件下实现高効率器件。

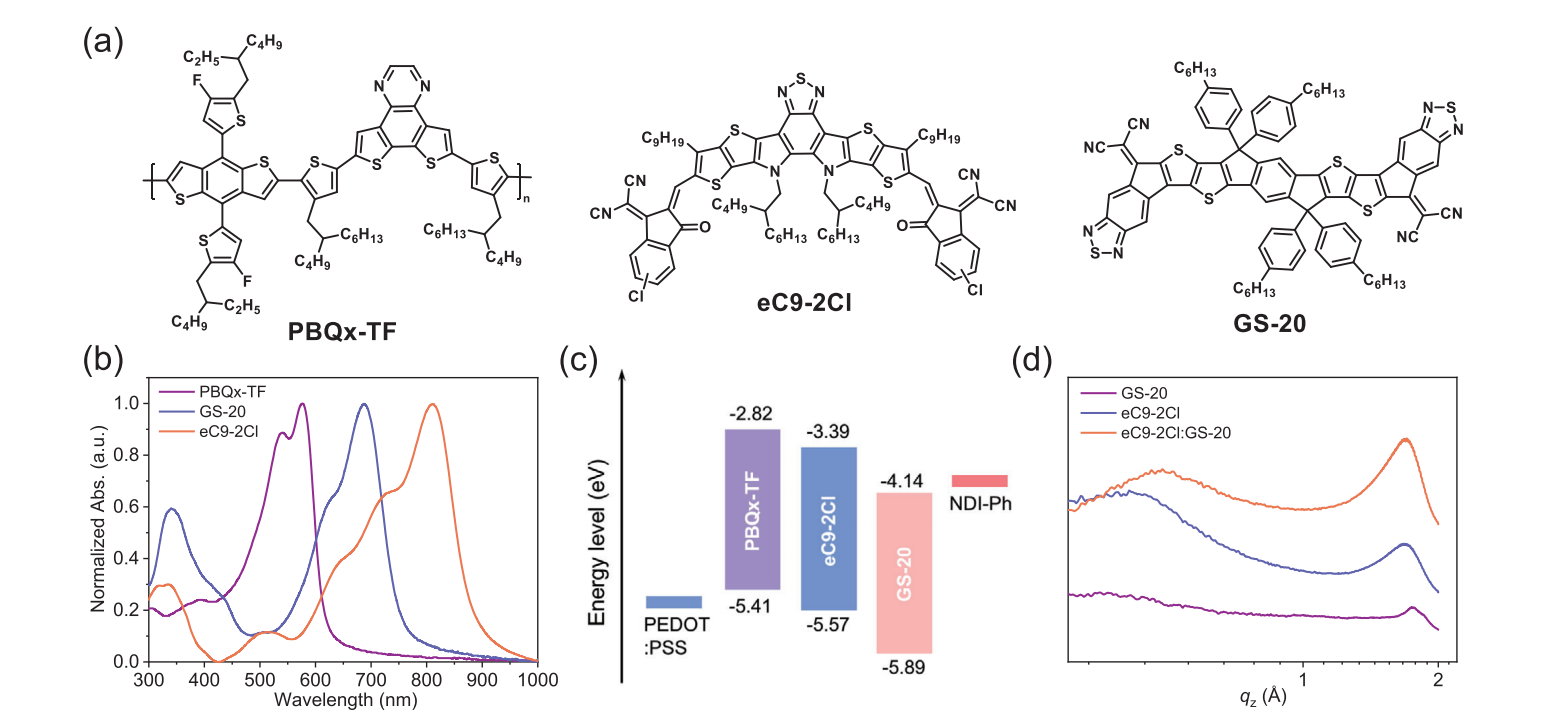

图1：PBQx-TF、eC9-2Cl和GS-20的化学结构与性能表征。
三、无后处理高効率器件的实现
基于PBQx-TF:eC9-2Cl:GS-20三元体系的有机光伏器件，无需任何后处理即可实现19.0%的最高光电转换效率，VOC高达0.890 V。该结果显著优于传统受体需要后处理才能达到的效率水平，证明了GS-20作为第三组分的有效性。
四、聚集结构与薄膜形成动力学的调控机制
GS-20的高効率率来源于其完全融合结构对聚集行为的精确调控。传统支链型受体eC9-2Cl在溶液旋涂过程中容易形成无序的聚集体；而GS-20的共平面稠环结构能够加速eC9-2Cl的聚集并在溶液干燥过程中自发形成有序的π-π堆叠，构筑高効率的电荷传输通道。原位UV-vis吸收光谱清晰揭示了GS-20引入后受体聚集过程的显著加速。

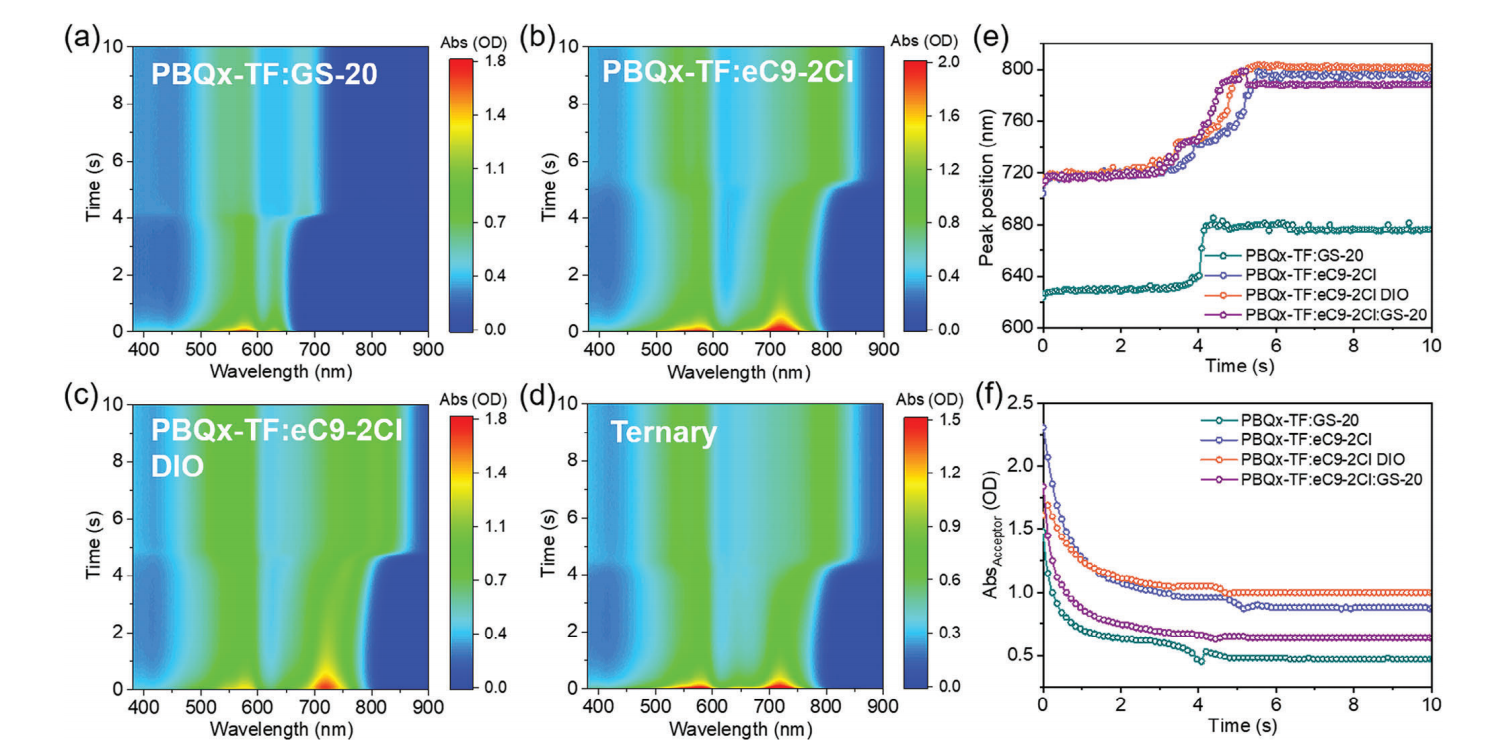

图2：旋涂过程中活性层薄膜的原位UV-vis吸收光谱时序分析。

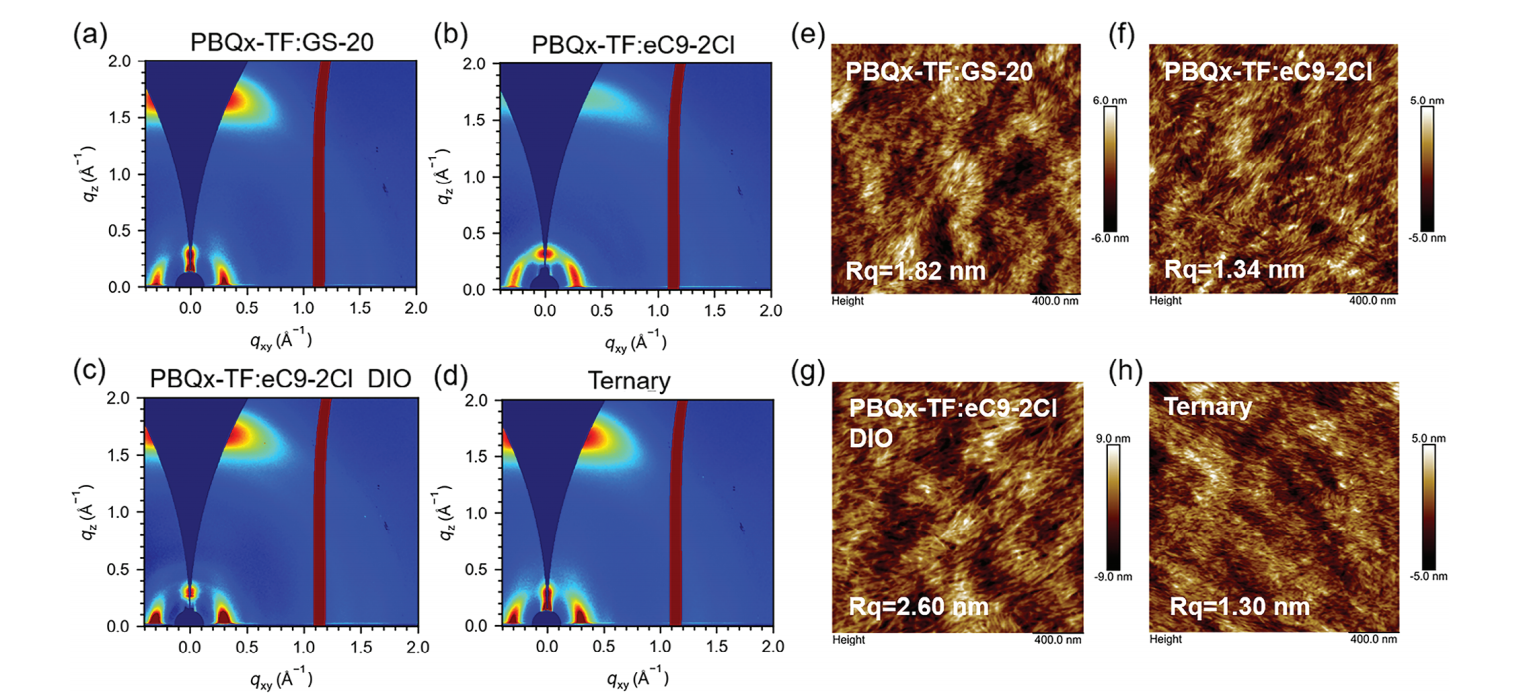

图3：薄膜结晶度与形貌表征。
五、有机光伏电池器件性能表征
为深入理解GS-20三元器件高効率率背后的物理机制，研究团队系统表征了器件的能量损失、电荷复合动力学以及热稳定性。

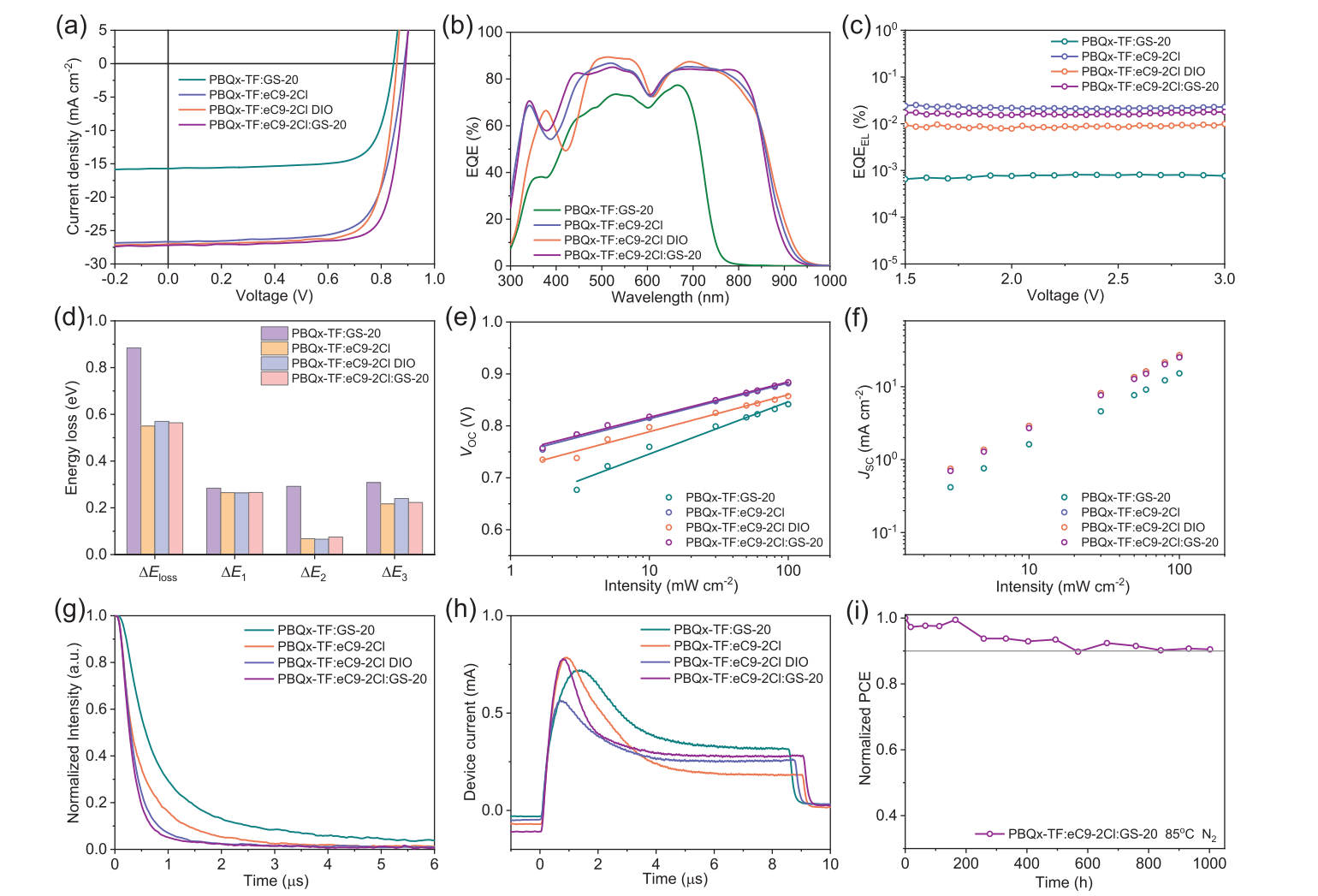

图4：有机光伏电池器件性能表征。

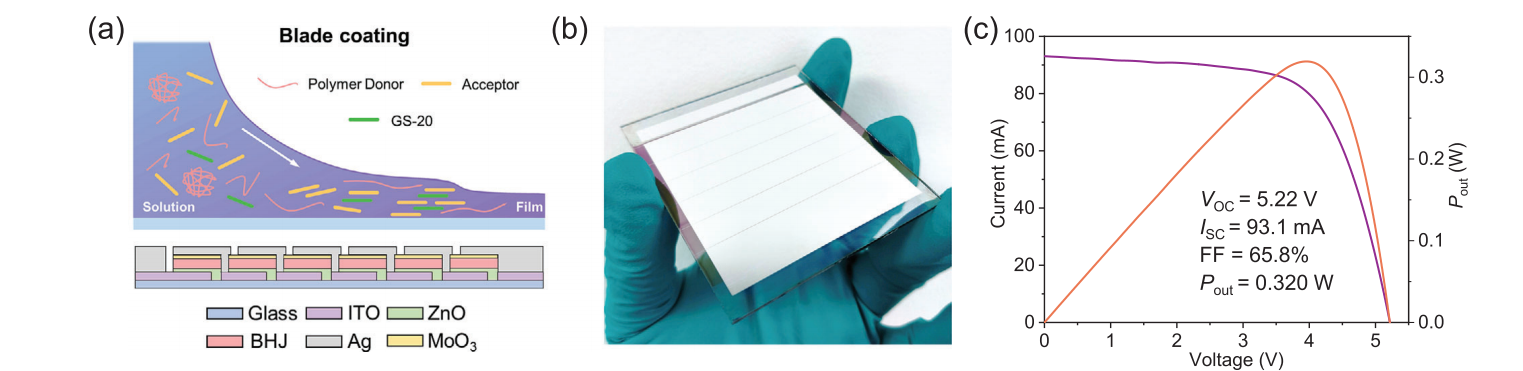

图5：刮涂工艺制备无后处理有机光伏模块。
六、研究意义与展望
本研究开发的完全融合非富勒烯受体GS-20为有机光伏电池的产业化应用提供了全新的材料思路。通过分子结构的创新设计，从根本上解决了无后处理条件下有机光伏活性层有序化困难的问题。GS-20作为第三组分的三元策略与刮涂工艺的结合，展示了OPV技术从实验室走向生产线的良好前景，有望推动无后处理OPV技术的产业化进程。
