一、研究背景与挑战：ペロブスカイト的光热稳定性困境
ペロブスカイト太阳能电池（PSCs）因其高光电转换效率和低廉的制造成本，被视为最具商业化前景的新一代光伏技术之一。然而，ペロブスカイト材料在实际工作环境中面临严峻的稳定性挑战——尤其是在光照与高温协同作用下的光热稳定性问题，至今仍是制约其商业化的核心瓶颈。
碘是ペロブスカイト材料（通常为APbI₃，MA⁺或FA⁺为A位有机阳离子）的重要组成元素。在持续光照和热应力的共同作用下，碘离子（I⁻）容易发生氧化反应，生成挥发性较强的多碘化物（I₃⁻等）。这些挥发性碘物质从ペロブスカイト薄膜中逸出，导致晶体结构退化、组分偏析以及缺陷密度增加，最终造成电池效率急剧衰减。解决碘挥发的重要在于如何有效捕获和固定碘物质，阻止其从薄膜中逸出。
二、TBAI静电碘调控策略

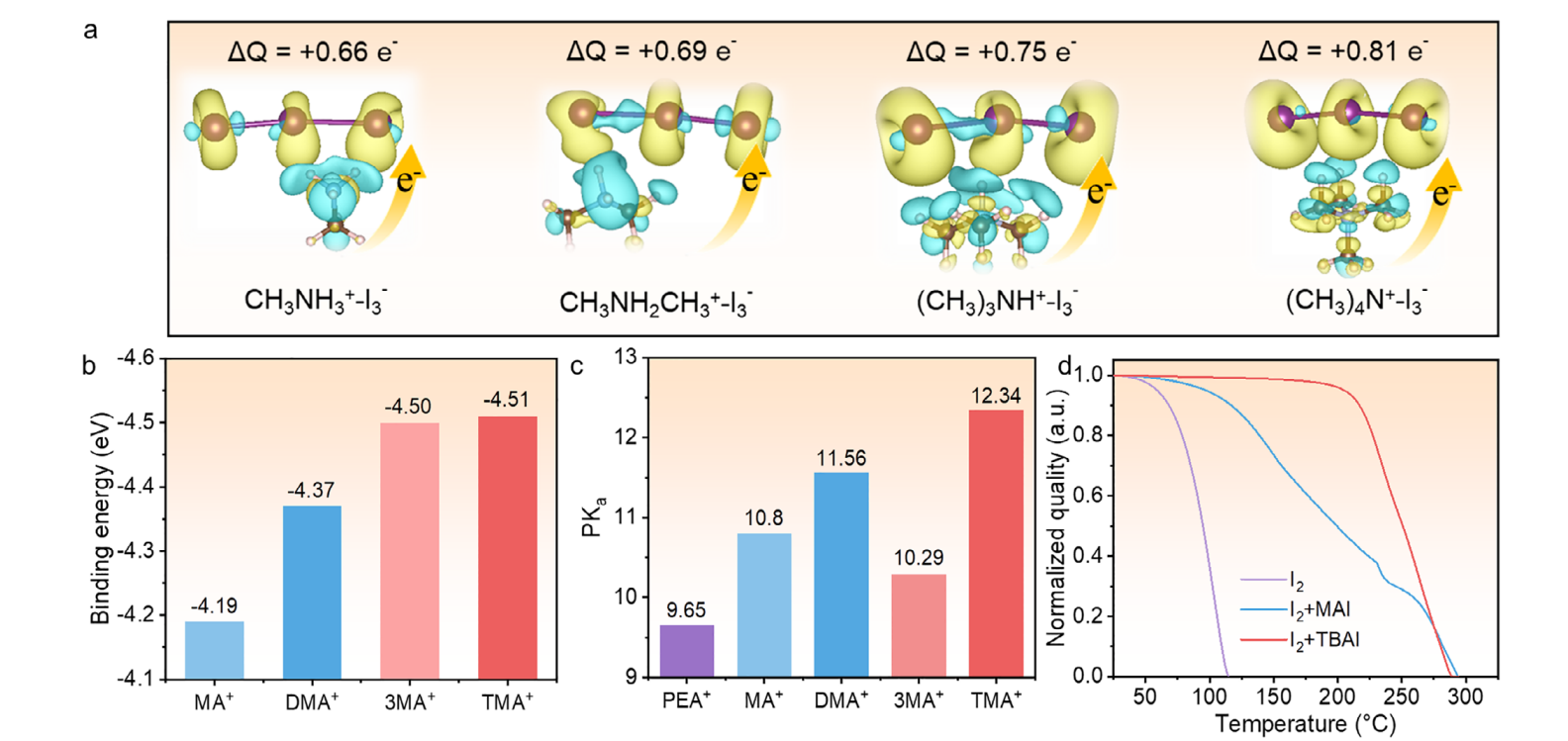

华东师范大学方俊锋教授、付圣教授团队提出了一种创新的静电碘调控策略，利用四级胺盐——碘化四丁铵（TBAI）——来从根本上解决碘挥发问题。TBAI分子中的四级胺阳离子（TBA⁺）携带正电荷，其与I₃⁻阴离子之间存在强烈的静电相互作用（库仑力），从而将I₃⁻牢牢束缚在ペロブスカイト晶格内部或晶界附近，有效阻止碘物质向外扩散和逸出。
三、光热稳定性测试：1000小时MPP追踪
研究团队在1-sun光照、85°C热应力的严苛条件下，对TBAI修饰的ペロブスカイト太阳能电池进行了最大功率点（MPP）追踪测试。实验结果表明：经TBAI静电碘调控处理的器件，在1000小时持续工作后，仍保持初始效率的92.5%，充分证明该策略在真实工作条件下的可靠性。

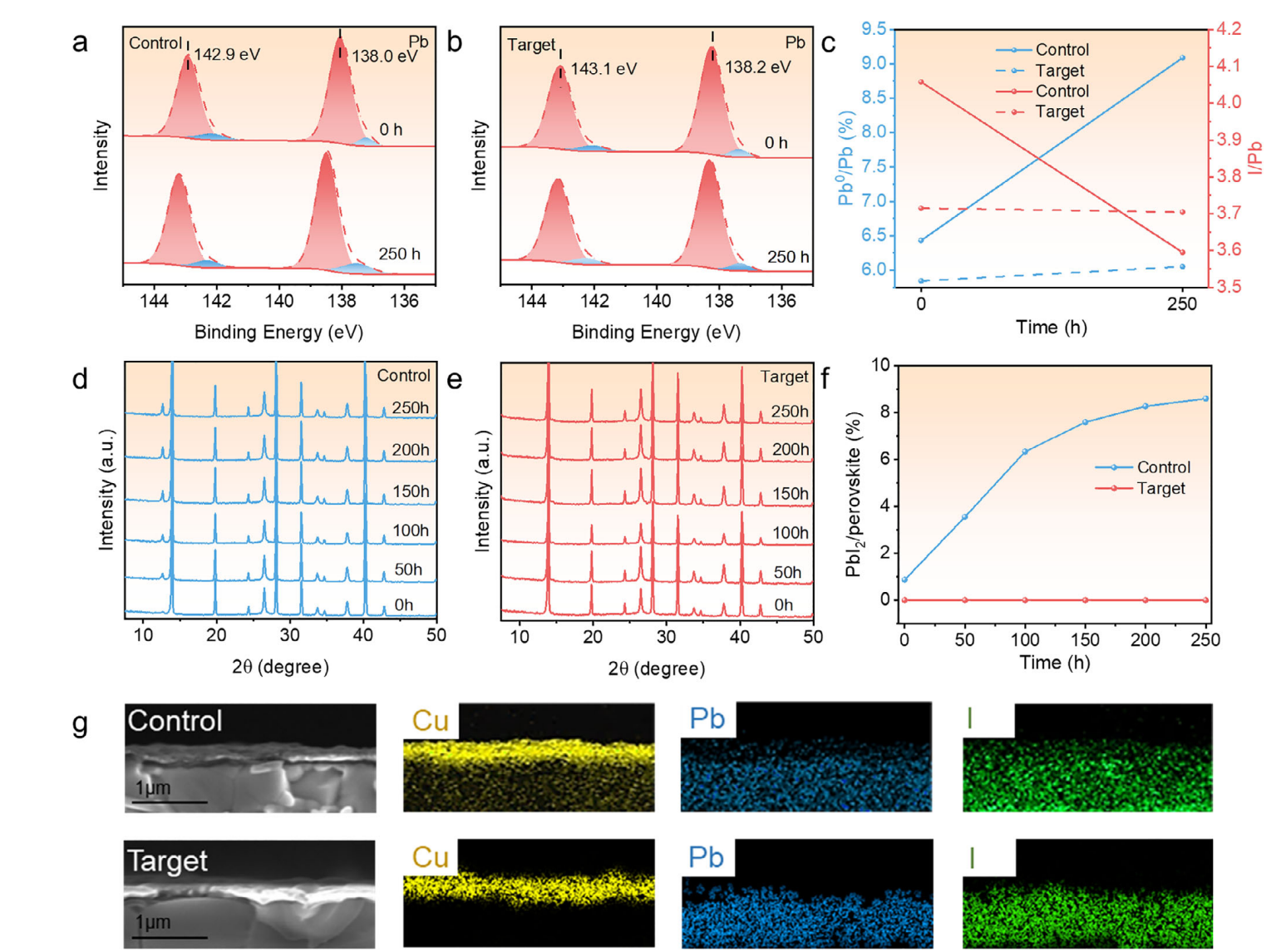

图2：光热稳定性表征——TBAI处理抑制铅腐蚀与碘挥发。(a,b) 85°C光热老化250 h后Pb 4f XPS谱：对照组Pb⁰峰显著增大，TBAI组几乎无Pb⁰。(c) Pb⁰/Pb比值与I/Pb比值随时间变化：对照组Pb⁰持续积累、I/Pb急剧下降，TBAI组保持稳定。(d,e) 老化过程XRD：对照组12.7°处PbI₂峰逐渐增强，TBAI组无明显PbI₂生成。(f) PbI₂/(α-FAPbI₃)峰强比随时间变化。(g) 300 h光热老化后截面EDS元素分布（Cu/Pb/I）：对照组铜电极腐蚀严重，TBAI组结构完整。
四、QFLS与载流子寿命表征
QFLS（准费米能级分裂）是表征ペロブスカイト材料非辐射复合损失的重要参数。通过光致发光量子产率（PLQY）测量，研究团队测得TBAI处理后ペロブスカイト薄膜的QFLS达到1.195 eV，载流子寿命延长至213.82 ns，显著高于对照组薄膜。QFLS的提升意味着TBAI策略有效减少了非辐射复合中心，降低了开路电压（VOC）损失，从而在保持高効率率的同时显著改善了器件的长期稳定性。

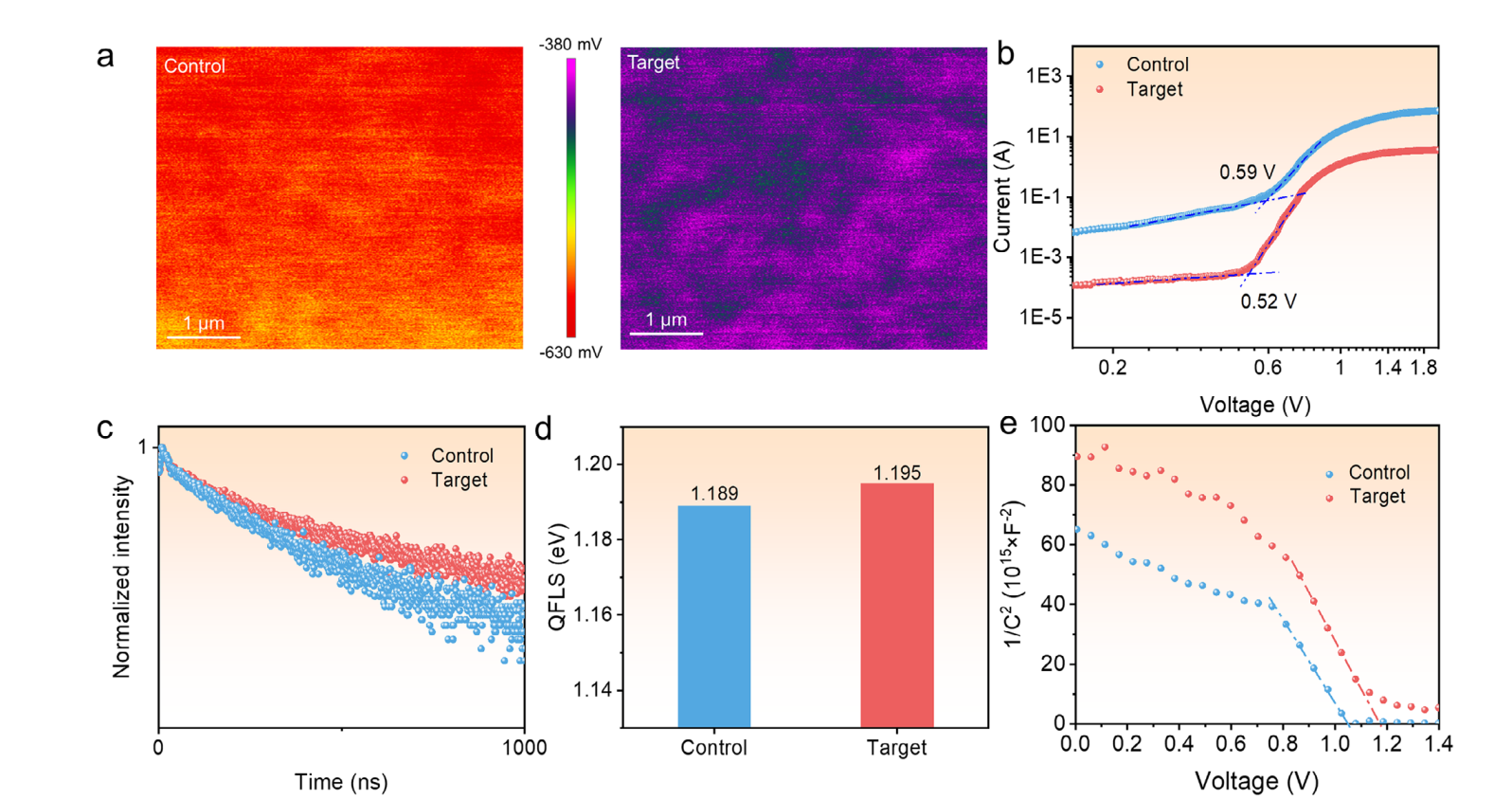

图3：载流子动力学综合表征——TBAI优化ペロブスカイト薄膜载流子特性。(a) KPFM表面电势图：TBAI组表面电势更均匀、平均值更高。(b) SCLC电流-电压曲线：TBAI组VTFL从0.59 V降至0.52 V，缺陷态密度降低。(c) TRPL衰减曲线：TBAI组载流子寿命显著延长。(d) QFLS对比：TBAI组1.195 eV vs 对照组1.189 eV。(e) Mott-Schottky曲线：TBAI组内建电位Vbi更高。
五、器件效率与光伏参数
TBAI静电碘调控策略在实现优异稳定性的同时，也取得了令人印象深刻的光电转换效率。最终器件的光伏参数如下：PCE达26.23%，开路电压VOC为1.19 V，填充因子FF高达84.88%。如此高的FF表明TBAI处理在有效抑制碘挥发的同时，也优化了ペロブスカイト薄膜的结晶质量和载流子传输特性。
六、技术解读与意义
为什么静电相互作用如此有效？
传统的碘钝化策略多依赖化学还原剂将I₂还原为I⁻，这类方法虽然可以减少游离I₂，但难以从根本上解决碘持续逸出的问题。TBAI策略的核心创新在于利用库仑静电力——这是一种长程相互作用力，可以在I₂氧化生成的瞬间，实时捕获I₃⁻并将其固定在晶格附近。这相当于在ペロブスカイト内部建立了一个"碘捕获池"，持续不断地将挥发性碘物质拦截和回收。
对产业化意味着什么？
IEC 61215标准是光伏组件户外可靠性测试的国际基准，其中明确规定了85°C、85%相对湿度以及1-sun光照等加速老化条件。该研究中TBAI处理的器件在1-sun、85°C条件下1000小时后保持92.5%效率，这一结果对于推动ペロブスカイト太阳能电池通过IEC稳定性认证具有重要的参考价值。此外，TBAI作为一种商用电化学试剂，成本可控，合成工艺简单，具有良好的产业化前景。

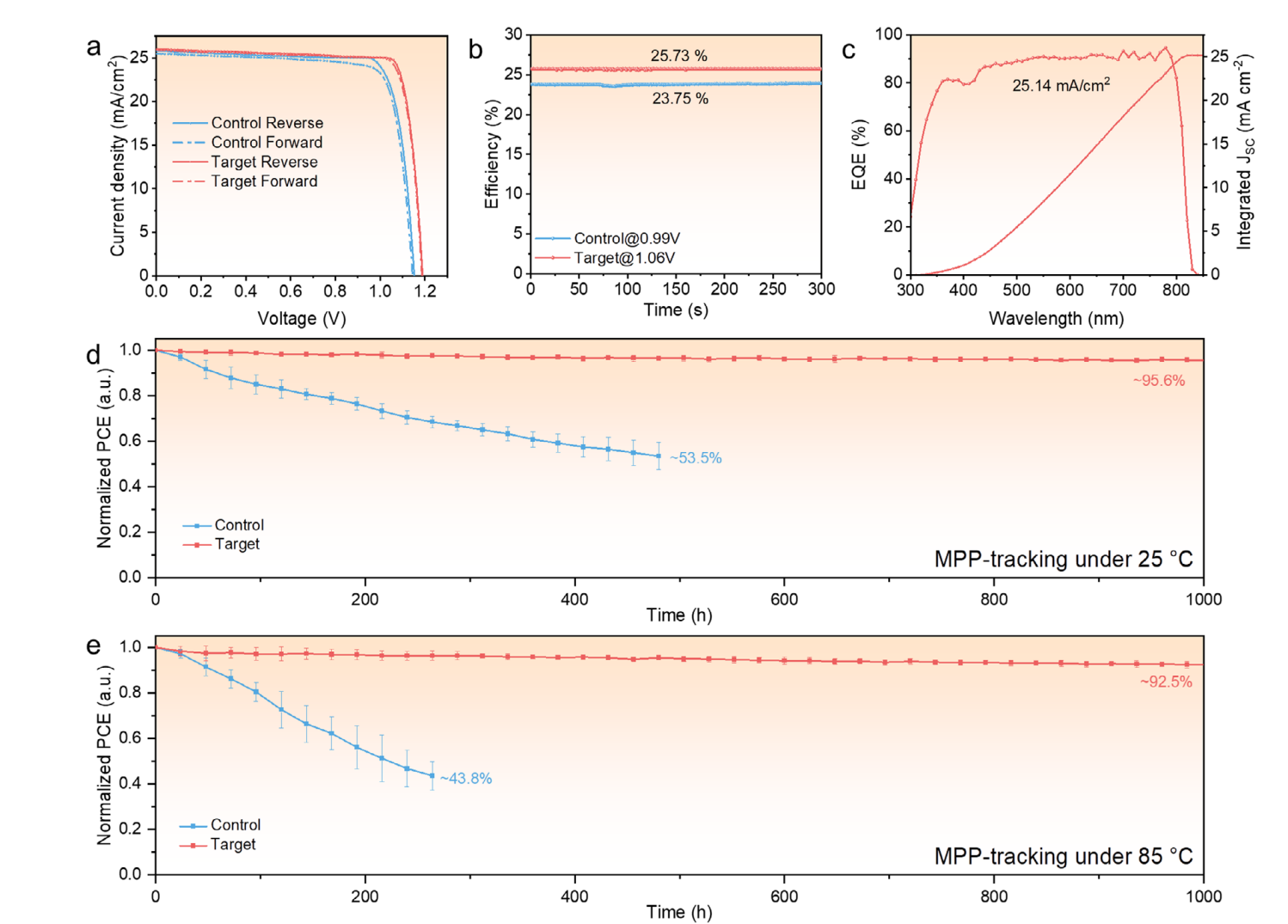

图4：器件性能与长期稳定性——TBAI器件光电性能与MPP追踪表现。(a) 冠军J-V曲线：反向扫描TBAI组PCE 26.23% vs 对照组24.14%，迟滞几乎消除。(b) 稳态功率输出（SPO）：TBAI组在最大功率点稳定输出，效率25.73% vs 对照组23.75%。(c) EQE光谱与积分JSC：TBAI组积分JSC达25.14 mA/cm²。(d) 25°C MPP追踪1000 h：TBAI组保持95.6%，对照组衰减至53.5%。(e) 85°C MPP追踪1000 h：TBAI组保持92.5%，对照组衰减至43.8%。
