一、研究背景与问题
倒置结构（p-i-n）ペロブスカイト太阳能电池因其与叠层电池良好的兼容性，被广泛视为实现30%+效率最有希望的路线。然而，如何精确调控ペロブスカイト晶体取向，使其在薄膜内沿面外方向（out-of-plane）有序生长，仍然是制约效率进一步提升的核心难题。
传统单一分子添加剂策略往往只能实现部分优化，难以同时解决晶体取向和缺陷钝化两个重要问题。
二、双分子设计策略
华中科技大学团队提出创新双分子设计策略，同时使用1-萘基甲基膦酸（PHNS）和1-萘基甲基胺（BNAC）两种添加剂。重要在于利用两者之间萘环的芳香族堆栈（aromatic stacking）相互作用，形成稳定的"分子锚"，将两个分子同时固定在晶界和缺陷位点上。
这一策略带来两方面的协同优化：
- 物理层面：形成稳定的晶界结构，引导晶体有序沿面外方向生长，显著提升结晶取向
- 化学层面：双锚定点协同增强缺陷钝化效果，减少非辐射复合损失
三、晶体结构与取向表征
GIWAXS（掠入射广角X射线散射）和横截面HR-TEM分析表明，对照组ペロブスカイト薄膜呈角向上（corner-up）取向，而PHNS+BNAC处理后成功转化为面外（face-up）取向，大幅增强(100)晶面在90°方位角的衍射强度。

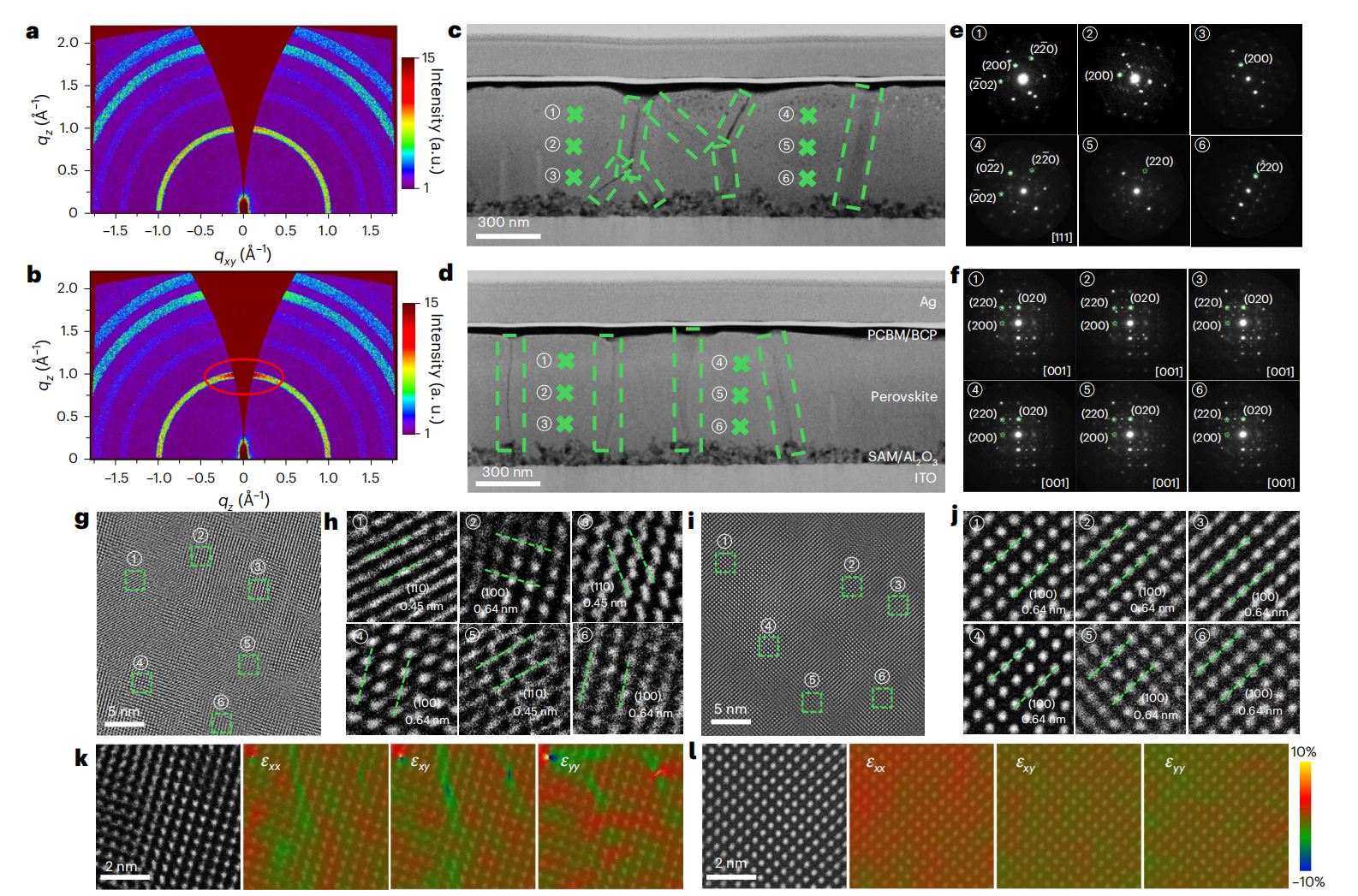

图1：ペロブスカイト晶体结构与取向。
EELS元素分析进一步证实了S（来自PHNS）和Cl（来自BNAC）元素在ペロブスカイト薄膜厚度方向上呈梯度分布，验证了双分子协同作用机制。

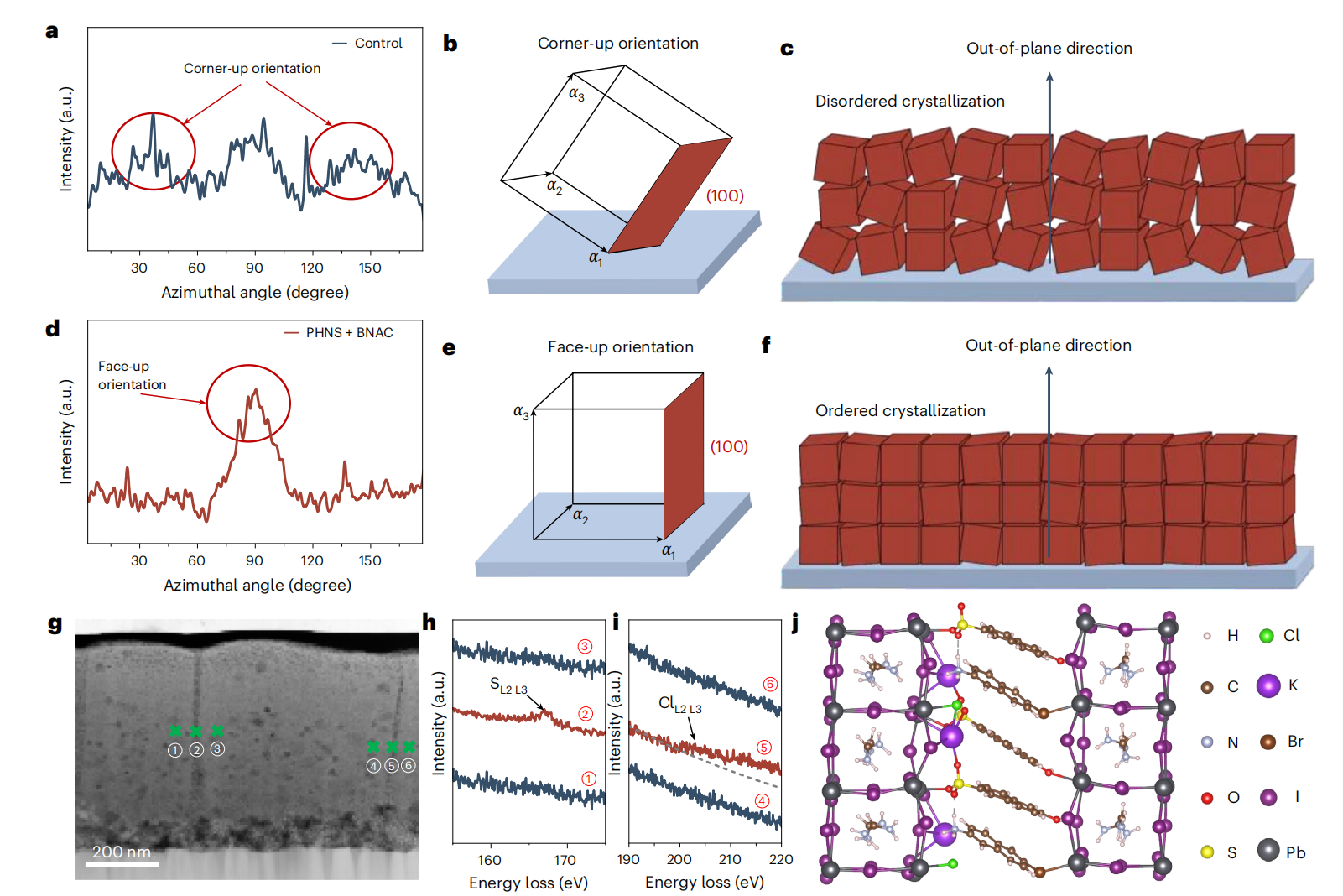

图2：ペロブスカイト晶体生长机理。
四、光电性质表征
稳态PL光谱、TRPL和PLQY测试表明，PHNS+BNAC双分子处理显著提升了ペロブスカイト薄膜的光致发光性能，PLQY从对照组的0.69%提升至处理组的7.78%，提升了超过10倍。KPFM表面电势成像显示处理组薄膜表面电势更均匀，平均表面电势更高，有利于减少界面复合。

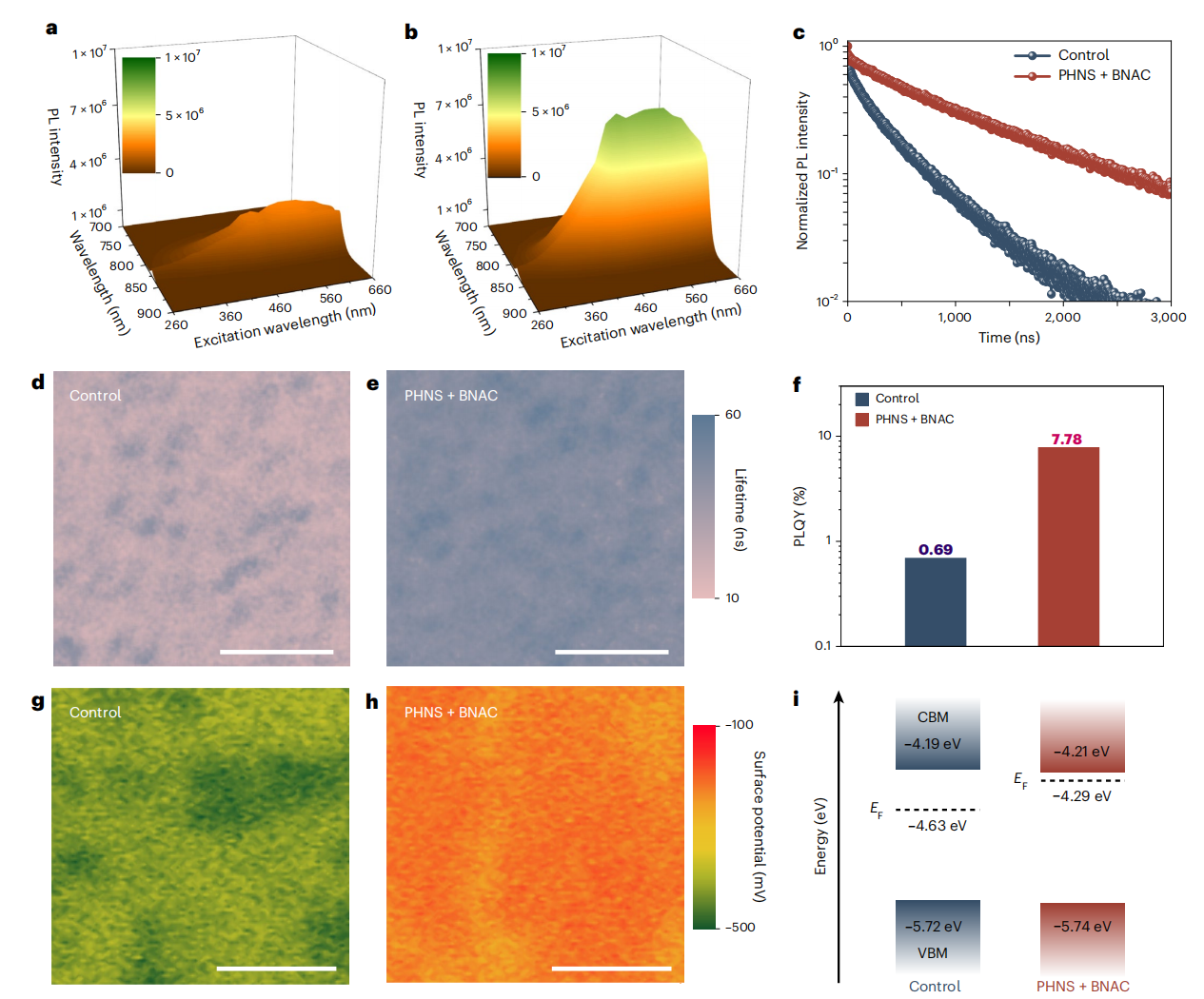

图3：ペロブスカイト薄膜的光电性质。
五、器件性能
最优PHNS+BNAC处理组倒置PSCs在AM 1.5G光照下实现了27.02%的光电转换效率（认证26.88%），远超对照组的效率水平。20个独立器件的统计分布显示处理组具有优异的一致性和可重复性。

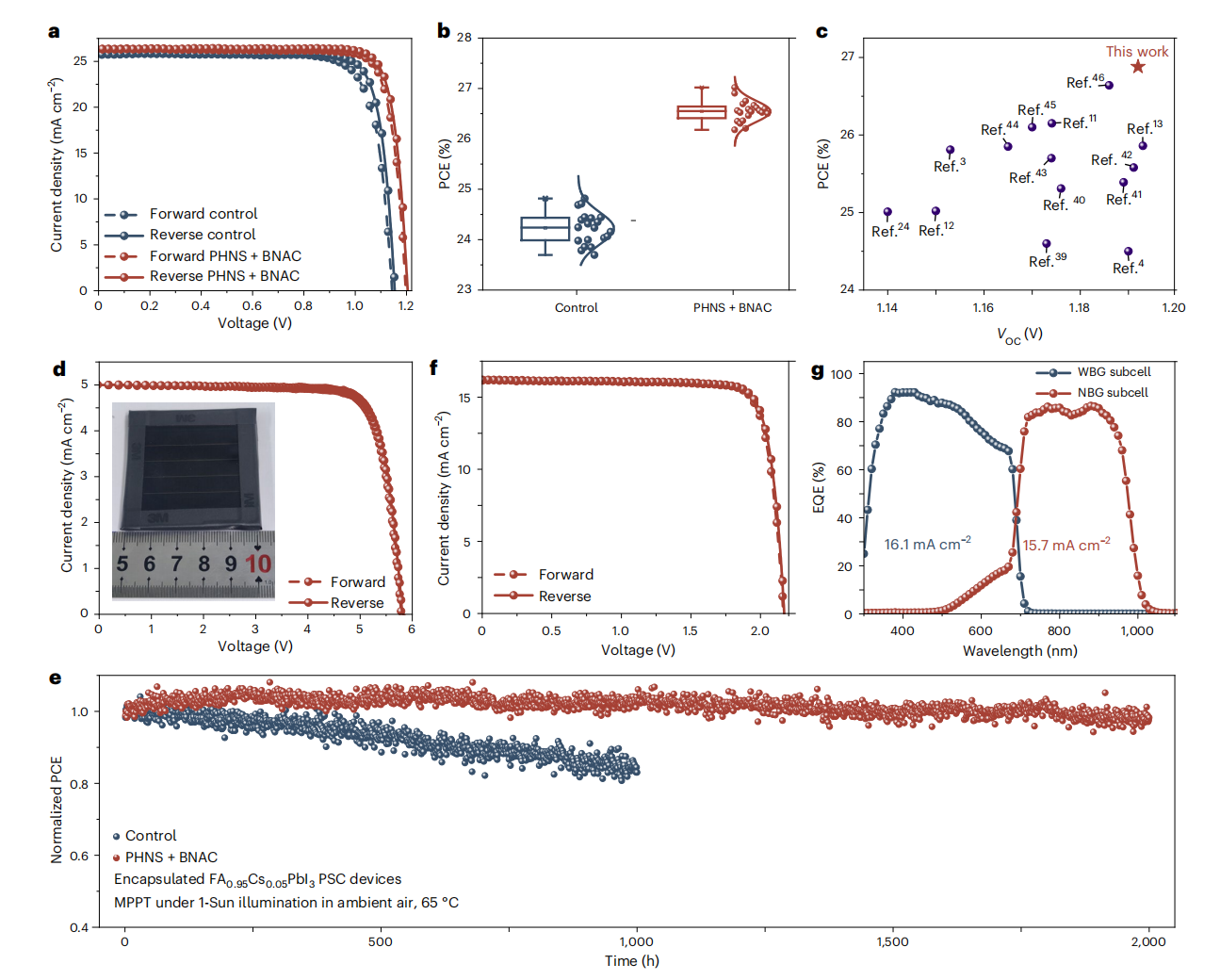

图4：器件光伏性能。
六、技术启示与产业化意义
双分子策略的核心优势
该研究的创新之处在于利用两个添加剂分子之间的次级相互作用——萘环之间的芳香族堆栈——形成稳定的"分子锚"，将两个分子同时固定在晶界和缺陷位点上。这种物理-化学协同调控思路，为ペロブスカイト添加剂设计提供了全新范式。
QFLS测试的重要性
该研究大量依赖PLQY和QFLS来量化器件质量。从测试表征的角度看，QFLS是ペロブスカイト研发中快速评估材料质量和预测器件VOC潜力的重要工具——它比传统J-V测量更能反映材料本征的电荷损失机制，是ペロブスカイト性能评估中不可或缺的参数。
倒置结构（p-i-n架构）因其与叠层电池良好的兼容性，被广泛视为实现30%+效率最有希望的路线。这项研究不仅在效率上突破了27%，更重要的是其出色的稳定性（2000小时后保持98.2%），对于ペロブスカイト从实验室走向中试量产具有重要的参考价值。
